Конвейерные ленты общего назначения.





















Конвейерные ленты общего назначения резинотканевые.

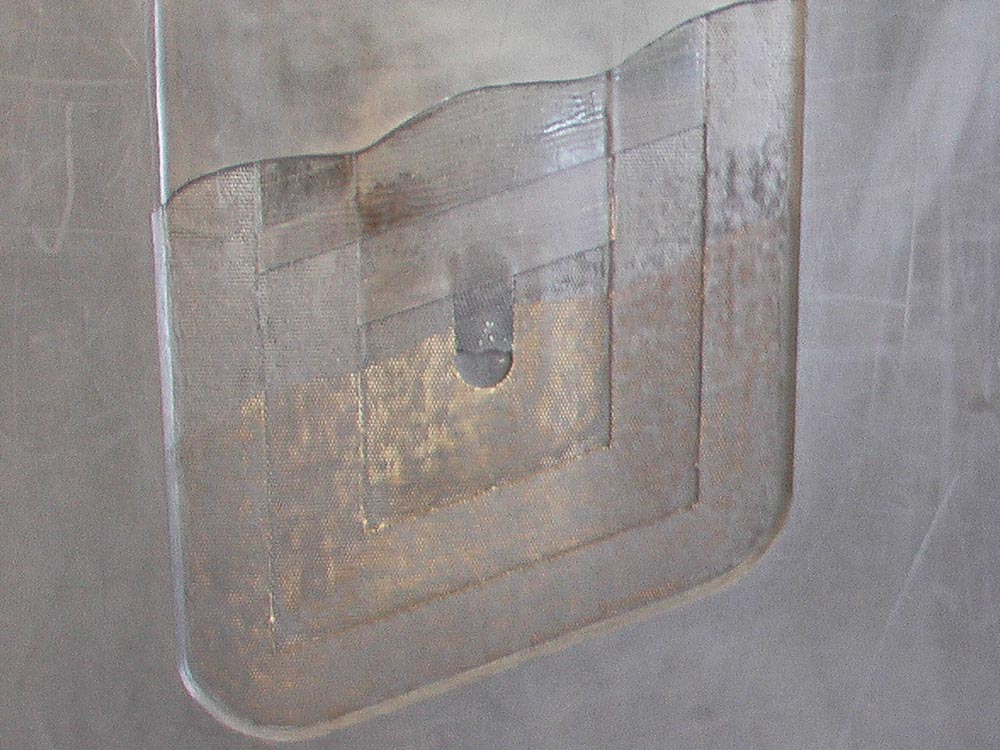

1. Резинотканевая конвейерная лента - самых распространенный и часто применяемый вид конвейерных лент. Ленты состоят из резинотканевого тягового каркаса, рабочей и нерабочей наружной резиновой обкладки. В качестве основы резинотканевая лента имеет специальную ткань — синтетическую или натуральную, упрочненную специальными пропитками.

Помимо этого встречаются ещё конвейера с разными видами лент: брезентовыми, сетчатыми или специальными пищевыми и пластиковыми - но значительно реже.

(ГОСТ 20-85, ТУ 2561-216-00149-245-96, ТУ 2561-002-43283095-98, ТУ 38 305146-01, ТУ 38 305138-99, ТУ 38 105754-90)

Транспортерная (конвейерная) резинотканевая лента применяется для транспортирования на конвейере различных кусковых, сыпучих и штучных грузов: от руд черных и цветных металлов, крепких горных пород, угля, доломита до малоабразивных и неабразивных материалов.
Общепризнанным стандартизирующим нормативно-техническим документом для резинотканевой ленты общего назначения является ГОСТ 20-85 (Ленты конвейерные резинотканевые). На его основе разработано большое количество технических условий (ТУ) и отраслевых стандартов (ОСТ).

Резинотканевые отечественные  ленты изготавливаются из следующих тканей:

Полиамидные  используются в  ленте : ТК 80, ТК-100, ТК-200, ТК-300

Полиэфирно-полиамидные ткани в ленте: ТЛК-200, ТЛК-300, ТЛК-400

Комбенированный полиэфир в ленте : БКНЛ-65

В ЗАВИСИМОСТИ ОТ УСЛОВИЙ ЭКСПЛУАТАЦИИ ПРОИЗВОДЯТ 4 ОСНОВНЫХ ТИПА:

Тип 1. - для тяжелых и особо тяжелых условий эксплуатации (виды 1.1, 1.2). В состав ленты под рабочую обкладку вводят дополнительную защитную брекерную прокладку из специальной высокопрочной ткани для защиты от пробоя пр падении крупных грузов с острыми ребрами. Многопрокладочные с двусторонней резиновой обкладкой и резиновыми бортами.;

Тип 2. - для условий эксплуатации средней тяжести (виды 2.1, 2.2, 2Л). Многопрокладочные с двусторонней резиновой обкладкой и резиновыми бортами (наиболее распространенный тип ленты).;

Типы 3 и 4. - для легких условий эксплуатации. Многопрокладочные с односторонней (тип 3) или двусторонней резиновой обкладкой (тип 4) и нарезными бортами.

При изготовлении тканевых прокладок используются ткани:

EP-100, EP-125, EP-150,EP-200, EP-300, EP-400, EP-500  – ткани с основой из смеси полиэфирных и полиамидных нитей и утком из полиамидных нитей;
ТК-100, ТК-200, ТК-200-2, ТК-300 – ткани с основой и утком из полиамидных нитей;
ТЛК-200, ТЛА-200, МК-400 – ткань с основой из полиэфирных и утком из полиамидных нитей;
БКНЛ-65 – ткань с основой из полиэфирных и утком из х/б нитей;

ПРИМЕЧАНИЯ:

Число тканевых прокладок в поперечном сечении одной ленты составляет 1-8 шт.
Ширина конвейерных лент с тканевой основой может быть от 100 до 2400 мм, допускается изготовление лент шириной до 3600 мм.
Толщиной обкладок: с рабочей стороны от 2 до 10 мм и с нерабочей стороны – от 0,5 (условно 0) до 3,5 мм.
Диапазон рабочих температур от -45 до +60 °С

Пример условного обозначения:

ЛЕНТЫ  КОНВЕЙЕРНОЙ  РЕЗИНОТКАНЕВОЙ  ОБЩЕГО НАЗНАЧЕНИЯ

Лента 2.2 – 1000 – 4 – ТК – 200 – 2 – 5 - 2Б РБ.

Тип 2, общего назначения, шириной 1000мм, с четырьмя тканевыми прокладками из ткани ТК-200-2.

Толщина резиновой обкладки по рабочей поверхности 5мм, по нерабочей 2мм, из резины класса Б, с

резиновыми бортами. Рабочий интервал температур - 45º С до + 60ºС.

Изготавливаются шириной от 500 до 1400 мм.

Подробно об устройстве лент, используемых материалах, сферах использования, классификациях, способах расчета  диаметра бухты и толщины и т.д. Вы сможете узнать в справочном разделе сайта





















 Для заказа резинотканевой конвейерной ленты нужно заполнить опросный лист.oprosnyy-list-na-zakaz-rezinotkanevoy-konveyernoy-lenty.pdf [118.01 Kb] (cкачиваний: 23)

Ленты конвейерные резинотканевые общего назначения  1.1; 1.2; 2.1; 2.2

Область применения:
Ленты типа 1.1-1.2 применяются для транспортировки руд черных и цветных металлов, крепких горных пород кусками размером до 500 мм, бревна диаметром до 900 мм и других материалов.
Ленты типа 2.1-2.2 применяются для транспортировки: уголь рядовой, глина, цемент, мягкие породы и другие малообразивные материалы кусками до 150 мм. Температура окружающего воздуха от -45°С до +60°С. Ленты сертифицированы.

Физико-механические показатели лент:

  • относительное удлинение при 10% нагрузке (от типа ткани) - 1-2%
  • прочность связи:
    1. Между рабочей обкладкой и каркасом - >6,0 Н/мм.
    2. Между прокладками - >8,0 Н/мм.

Параметры основных типоразмеров:

Прочность 1 тяговой прокладки
Н/мм
Количество прокладокОсновной ассортимент лент
толщина обкладок ширины ленты
мм.
длина ленты
м.п.
100-500 2-8 3+1; 5+2; 8+2; 10+3 400-1400 94-180
